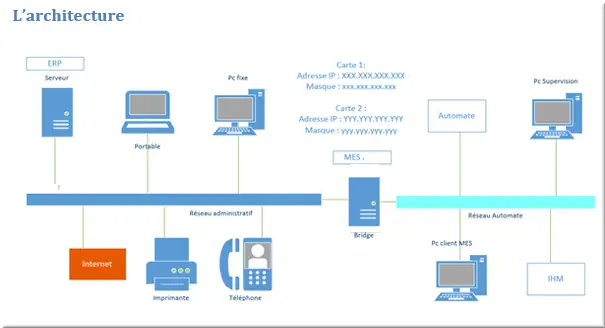

Figure 5 : réseaux admin et api
Le descriptif est identique à celui du bridge :
- Type tour ou serveur
- Écran en option
- Disque 500 go
- Mémoire 12 go
- Deux cartes de communication
- Un driver de communication de type OPC
Sur le réseau administration, on retrouve :
- Les serveurs + ERP
- Les PC fixes
- Les PC portables
- Les téléphones
- Les imprimantes
- Connexions Internet
Le réseau administratif possède également ses propres adresses IP et son masque réseau spécifique.
Le réseau automate possède ses propres adresses IP et son masque réseau spécifique. On retrouve :
- Les automates
- Les IHM
- Les PC supervision
- Les PC client MES
Le bridge fait le lien entre les deux réseaux grâce à ces deux cartes réseaux, chacune possédant sa propre adresse IP :
- Une adresse pour le réseau automate Fixe
- Une adresse pour le réseau administratif Fixe ou DHCP Dynamique
Les avantages :
Un réseau peut ne plus fonctionner alors que l’autre fonctionne encore
Les métiers sont séparés
Les inconvénients : aucuns
